Trang chủ Hệ thống ép cos PEW 12 Khuôn bấm 3 vị trí với hướng dẫn tiếp xúc Rennsteig 624 682 3 012

Hệ thống ép cos PEW 12

Khuôn bấm 3 vị trí với hướng dẫn tiếp xúc Rennsteig 624 682 3 012

Name: Khuôn bấm 3 vị trí với hướng dẫn tiếp xúc Rennsteig 624 682 3 012
Brand: Rennsteig
SKU: 624 682 3 012
Price: 12072000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Khuôn bấm 624 682 3 012 của Rennsteig tích hợp hướng dẫn tiếp xúc và chặn dây, hỗ trợ 3 vị trí bấm cho dây dẫn 0.25-0.5 mm². Tương thích với hệ thống PEW 12, E-PEW 12 và dòng CM 25. Thiết kế chính xác đảm bảo chất lượng ép đồng nhất cho đầu nối cuốn và dập. Trọng lượng 140 g, kích thước 75×55×45 mm.

SKU: 624 682 3 012

12.072.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

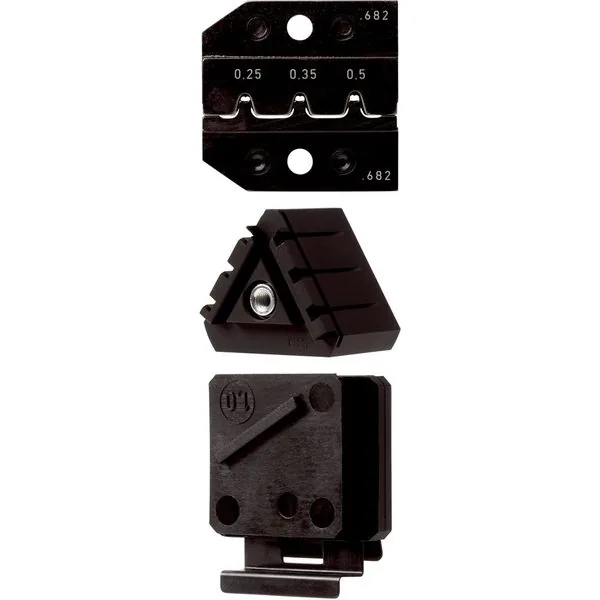

Khuôn bấm 3 vị trí với hướng dẫn tiếp xúc Rennsteig 624 682 3 012 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng máy ép tương thích. Sản phẩm tích hợp cơ cấu hướng dẫn tiếp xúc và chặn dây, giúp định vị chính xác trong quá trình bấm ép đầu nối. Thiết kế 3 vị trí bấm phục vụ tiết diện dây 0.25 mm², 0.35 mm² và 0.5 mm².

Khuôn bấm tương thích đầy đủ với hệ thống PEW 12, E-PEW 12, CM 25-1, CM 25-5 và CM 25-6. Cấu trúc kim loại gia công chính xác đảm bảo độ bền cao và chất lượng ép đồng nhất qua nhiều chu kỳ làm việc.

Đặc điểm kỹ thuật khuôn bấm 3 vị trí Rennsteig 624 682 3 012

Khuôn bấm 624 682 3 012 có kích thước 75×55×45 mm, trọng lượng 140 g, phù hợp lắp đặt trên các hệ thống ép cos công nghiệp. Cơ cấu hướng dẫn tiếp xúc giúp căn chỉnh đầu nối cuốn và dập trước khi bấm ép. Chặn dây tích hợp ngăn dây dẫn trượt trong quá trình vận hành.

3 vị trí bấm cho tiết diện 0.25 mm², 0.35 mm², 0.5 mm²
Tương thích PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Hướng dẫn tiếp xúc và chặn dây tích hợp
Kích thước: 75×55×45 mm, trọng lượng 140 g
Phục vụ đầu nối cuốn (rolled) và dập (stamped)

Cấu trúc khuôn được gia công theo tiêu chuẩn Đức, đảm bảo độ chính xác cao và tuổi thọ dài. Bề mặt xử lý chống ăn mòn, duy trì hiệu suất ổn định trong môi trường sản xuất liên tục. Thiết kế cho phép thay thế nhanh khi bảo trì hệ thống ép.

Ứng dụng thường gặp

Khuôn bấm 624 682 3 012 được sử dụng trong lắp ráp tủ điện công nghiệp, sản xuất dây dẫn điều khiển và hệ thống tự động hóa. Phù hợp ép đầu nối cho dây tín hiệu, dây nguồn công suất thấp và mạch điều khiển thiết bị.

Trong sản xuất hàng loạt, khuôn bấm kết hợp với Phụ kiện gắn/tháo giúp tăng tốc độ thay đổi cấu hình. Ứng dụng phổ biến trong ngành điện tử, ô tô, thiết bị gia dụng và hệ thống chiếu sáng. Khi vận hành cần kết hợp với thước đo để kiểm tra độ chính xác tiết diện dây trước khi bấm ép.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 682 3 012
Mã EAN: 4049002105999
Trọng lượng: 140 g
Kích thước: 75 x 55 x 45 mm
Số vị trí bấm: 3
Tiết diện dây: 0.25 mm² / 0.35 mm² / 0.5 mm²
Loại đầu nối: cuốn (rolled) và dập (stamped)
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức

Thuyết minh kỹ thuật

Mã sản phẩm: 624 682 3 012
Mã EAN: 4049002105999
Trọng lượng: 140 g
Kích thước: 75 x 55 x 45 mm
Số vị trí bấm: 3
Tiết diện dây: 0.25 mm² / 0.35 mm² / 0.5 mm²
Loại đầu nối: cuốn (rolled) và dập (stamped)
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức
