Bộ khuôn ép và định vị Rennsteig 624 1043 3 01

Name: Bộ khuôn ép và định vị Rennsteig 624 1043 3 01
Brand: Rennsteig
SKU: 624 1043 3 01
Price: 14481000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ khuôn ép và định vị Rennsteig 624 1043 3 01 tương thích đa nền tảng với PEW 12, E-PEW 12 và dòng CM 25. Thiết kế 3 vị trí ép cho dây dẫn AWG 24-20, AWG 18 và AWG 16. Phù hợp với đầu cos cuộn và dập, đảm bảo độ chính xác cao trong lắp ráp điện tử và hệ thống dây dẫn công nghiệp.

SKU: 624 1043 3 01

14.481.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

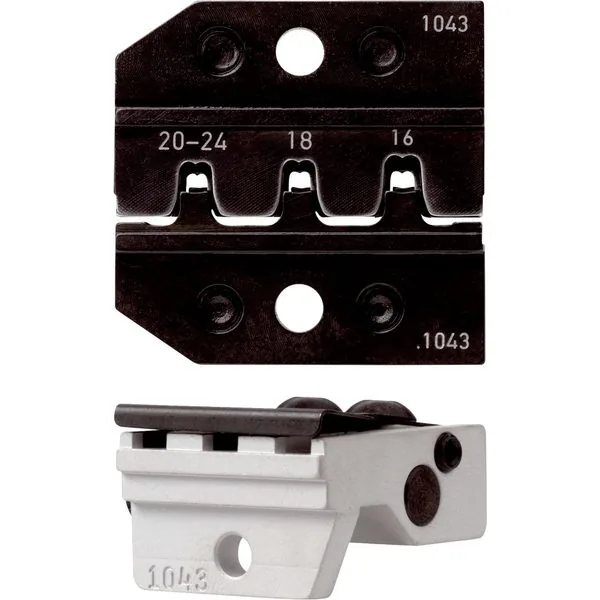

Bộ khuôn ép và định vị Rennsteig 624 1043 3 01 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng kìm ép CM 25. Sản phẩm cung cấp giải pháp ép cos chính xác cho đầu cos cuộn và dập, phục vụ lắp ráp mạch điện và hệ thống dây dẫn.

Thiết kế 3 vị trí ép tối ưu cho các tiết diện dây khác nhau. Trọng lượng 40 g giúp thao tác linh hoạt. Kích thước 75 x 57 x 45 mm phù hợp với không gian làm việc hạn chế.

Đặc điểm kỹ thuật bộ khuôn ép và định vị 624 1043 3 01

Bộ khuôn tương thích với 5 dòng thiết bị ép cos Rennsteig. Khả năng làm việc với AWG 24-20, AWG 18 và AWG 16 đáp ứng đa dạng yêu cầu kỹ thuật. Cấu trúc định vị chính xác giảm thiểu sai lệch trong quá trình ép.

3 vị trí ép cho AWG 24-20, AWG 18, AWG 16
Tương thích PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Trọng lượng 40 g, kích thước 75 x 57 x 45 mm
Phù hợp đầu cos cuộn và dập
Mã sản phẩm 624 1043 3 01, mã EAN 4049002104442

Cơ chế định vị tích hợp đảm bảo đầu cos được căn chỉnh chính xác trước khi ép. Điều này quan trọng với các ứng dụng yêu cầu độ tin cậy cao. Vật liệu chế tạo chịu mài mòn tốt, duy trì độ chính xác qua nhiều chu kỳ làm việc.

Ứng dụng thường gặp

Lắp ráp mạch điện tử công nghiệp với đầu cos cuộn. Sản xuất dây cáp điều khiển cho máy móc tự động hóa. Bảo trì hệ thống điện trong nhà máy và xưởng sản xuất.

Lắp đặt hệ thống điện ô tô và xe thương mại. Sản xuất thiết bị viễn thông với yêu cầu kết nối chính xác. Gia công dây dẫn cho tủ điện công nghiệp và hệ thống PLC.

Sửa chữa thiết bị điện tử tiêu dùng và thiết bị y tế. Khi vận hành cần kết hợp với kìm bấm cos phù hợp để đạt hiệu suất tối ưu. Ứng dụng trong sản xuất hàng loạt và bảo trì chuyên nghiệp.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 1043 3 01
Mã EAN: 4049002104442
Trọng lượng: 40 g
Kích thước: 75 x 57 x 45 mm
Số vị trí ép: 3
Dải tiết diện: AWG 24-20 / AWG 18 / AWG 16
Loại đầu cos: cuộn và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức

Để biết thêm thông tin về các phụ kiện kèm theo, tham khảo Locator cho kìm bấm trên hệ thống của chúng tôi.

Thuyết minh kỹ thuật

Mã sản phẩm: 624 1043 3 01
Mã EAN: 4049002104442
Trọng lượng: 40 g
Kích thước: 75 x 57 x 45 mm
Số vị trí ép: 3
Dải tiết diện: AWG 24-20 / AWG 18 / AWG 16
Loại đầu cos: cuộn và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức
