Hệ thống ép cos PEW 12

Bộ khuôn ép và định vị 3 vị trí Rennsteig 624 1042 3 01

Name: Bộ khuôn ép và định vị 3 vị trí Rennsteig 624 1042 3 01
Brand: Rennsteig
SKU: 624 1042 3 01
Price: 14481000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

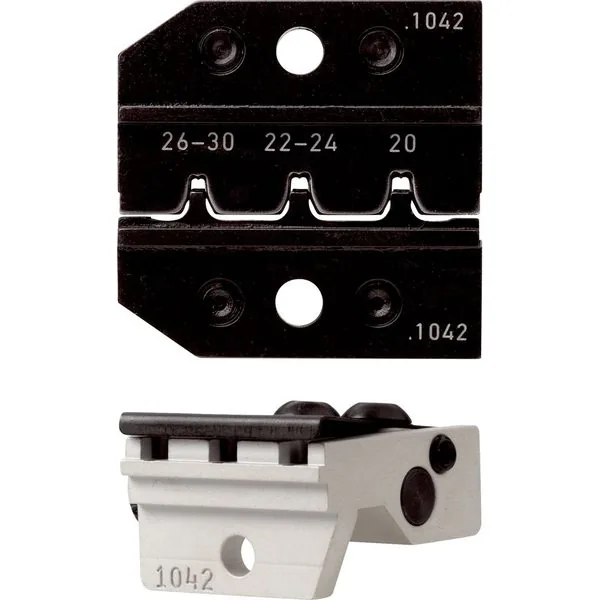

Bộ khuôn ép và định vị Rennsteig 624 1042 3 01 tích hợp 3 vị trí ép cho dây AWG 30-26, AWG 24-22 và AWG 20. Tương thích với hệ thống PEW 12, E-PEW 12 và dòng CM 25. Thiết kế nhỏ gọn 86 x 51 x 34 mm, trọng lượng 40 g, phù hợp ép đầu nối cuốn và dập trong sản xuất điện tử công nghiệp.

SKU: 624 1042 3 01

0 đ - 14.481.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn ép và định vị Rennsteig 624 1042 3 01 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng kìm ép CM 25. Sản phẩm cung cấp 3 vị trí ép tiêu chuẩn, xử lý dây dẫn từ AWG 30 đến AWG 20, đáp ứng yêu cầu ép đầu nối cuốn và dập trong lắp ráp mạch điện tử.

Khuôn được gia công chính xác từ thép hợp kim, đảm bảo độ đồng đều khi ép. Locator tích hợp giúp định vị đầu nối nhanh, giảm sai lệch trong quy trình sản xuất hàng loạt.

Đặc điểm kỹ thuật bộ khuôn ép 3 vị trí Rennsteig 624 1042 3 01

Bộ khuôn có kích thước 86 x 51 x 34 mm, trọng lượng 40 g, dễ lắp đặt và thay thế trên các hệ thống ép. Thiết kế 3 vị trí ép cho phép xử lý đa kích cỡ dây dẫn mà không cần thay khuôn liên tục, tăng hiệu suất làm việc.

3 vị trí ép: AWG 30-26, AWG 24-22, AWG 20
Tương thích PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Kích thước: 86 x 51 x 34 mm
Trọng lượng: 40 g
Ép đầu nối cuốn và dập

Locator tích hợp đảm bảo đầu nối được giữ chính xác trong quá trình ép, giảm thiểu lỗi kết nối. Khuôn chịu mài mòn cao, duy trì độ chính xác sau nhiều chu kỳ ép. Khi vận hành cần kết hợp với đầu cốt phù hợp để đảm bảo kết nối điện ổn định.

Ứng dụng thường gặp

Bộ khuôn 624 1042 3 01 được sử dụng trong sản xuất cáp điện tử, lắp ráp connector cho thiết bị viễn thông và hệ thống điều khiển công nghiệp. Phù hợp ép đầu nối cuộn cho dây tín hiệu, dây nguồn nhỏ trong mạch PCB.

Ứng dụng trong sản xuất thiết bị y tế, ô tô điện tử, thiết bị đo lường yêu cầu độ chính xác cao. Tương thích với quy trình sản xuất hàng loạt, giảm thời gian chuyển đổi khuôn. Để mở rộng khả năng ép các loại đầu nối khác, tham khảo thêm Locator cho kìm bấm tương thích.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 1042 3 01
Mã EAN: 4049002106392
Trọng lượng: 40 g
Kích thước: 86 x 51 x 34 mm
Số vị trí ép: 3
Dải dây dẫn: AWG 30-26 / AWG 24-22 / AWG 20
Loại đầu nối: cuốn và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức

Thuyết minh kỹ thuật

Mã sản phẩm: 624 1042 3 01
Mã EAN: 4049002106392
Trọng lượng: 40 g
Kích thước: 86 x 51 x 34 mm
Số vị trí ép: 3
Dải dây dẫn: AWG 30-26 / AWG 24-22 / AWG 20
Loại đầu nối: cuốn và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức
