Hệ thống ép cos PEW 12

Bộ khuôn ép và định vị 4 vị trí Rennsteig 624 1325 3 01

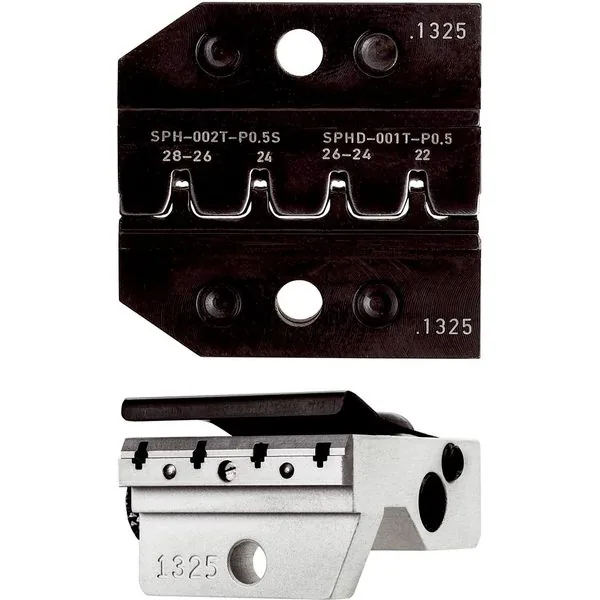

Name: Bộ khuôn ép và định vị 4 vị trí Rennsteig 624 1325 3 01
Brand: Rennsteig
SKU: 624 1325 3 01
Price: 13355000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ khuôn ép và định vị Rennsteig 624 1325 3 01 tích hợp 4 vị trí ép cho dây dẫn AWG 28-22, tương thích đầu cos cuốn và dập. Thiết kế nhỏ gọn 75×57×45 mm, trọng lượng 40 g, phù hợp lắp đặt trên hệ thống PEW 12, E-PEW 12 và các máy ép CM 25. Giải pháp chuẩn hóa quy trình bấm cos trong sản xuất cáp điện và lắp ráp điện tử công nghiệp.

SKU: 624 1325 3 01

13.355.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn ép và định vị Rennsteig 624 1325 3 01 là module chuyên dụng cho hệ thống ép cos công nghiệp, hỗ trợ 4 vị trí ép khác nhau trên cùng một khuôn. Sản phẩm tương thích hoàn toàn với đầu cos cuốn (rolled) và dập (stamped), đáp ứng yêu cầu ép chính xác dây dẫn từ AWG 28 đến AWG 22.

Thiết kế module cho phép lắp nhanh vào Hệ thống ép cos PEW 12 cùng các dòng máy ép CM 25, tối ưu hóa năng suất trong dây chuyền sản xuất cáp và lắp ráp mạch điện.

Đặc điểm kỹ thuật bộ khuôn ép và định vị 624 1325 3 01

Module 624 1325 3 01 sử dụng hợp kim công cụ nhiệt luyện, đảm bảo độ cứng bề mặt và tuổi thọ cao trong môi trường sản xuất liên tục. Hệ thống định vị tích hợp giúp căn chỉnh chính xác đầu cos trước khi ép, giảm thiểu sai lệch và tăng độ đồng đều của mối nối.

4 vị trí ép: AWG 28-26, AWG 24, AWG 26-24, AWG 22
Kích thước: 75×57×45 mm
Trọng lượng: 40 g
Tương thích: PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Loại đầu cos: cuốn và dập

Khả năng tương thích đa nền tảng cho phép doanh nghiệp linh hoạt chuyển đổi giữa các hệ thống ép khác nhau mà không cần đầu tư thêm khuôn mẫu. Trọng lượng nhẹ 40 g giúp thao tác thay khuôn nhanh chóng, phù hợp với quy trình sản xuất đa sản phẩm.

Ứng dụng thường gặp

Sản xuất cáp điện công nghiệp: ép đầu cos cho dây tín hiệu và dây nguồn trong tủ điện, hệ thống điều khiển PLC. Lắp ráp bảng mạch điện tử: kết nối dây dẫn với đầu cos trên PCB trong thiết bị viễn thông, thiết bị y tế.

Sản xuất dây cáp ô tô: ép đầu cos cho hệ thống dây điện nội thất và động cơ. Lắp đặt hệ thống chiếu sáng: kết nối dây dẫn trong đèn LED công nghiệp và thương mại. Bảo trì thiết bị điện: sửa chữa và thay thế đầu nối trong máy móc sản xuất.

Trong các ứng dụng yêu cầu độ chính xác cao, bộ khuôn thường được sử dụng kết hợp với Phụ kiện gắn/tháo chuyên dụng để tăng tốc độ thay đổi cấu hình. Khi vận hành liên tục, cần bảo dưỡng định kỳ bằng dầu bôi trơn chuyên dụng để duy trì độ chính xác của bề mặt ép.

Thông số kỹ thuật chi tiết

SKU: 624 1325 3 01
EAN: 4049002122538
Trọng lượng: 40 g
Kích thước: 75 × 57 × 45 mm
Số vị trí ép: 4
Dải tiết diện: AWG 28-26 / AWG 24 / AWG 26-24 / AWG 22
Loại đầu cos: cuốn (rolled) và dập (stamped)
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Rennsteig, Đức

Thuyết minh kỹ thuật

SKU: 624 1325 3 01
Mã EAN: 4049002122538
Trọng lượng: 40 g
Kích thước (D×R×C): 75 × 57 × 45 mm
Số vị trí ép: 4
Dải tiết diện dây: AWG 28-26 / AWG 24 / AWG 26-24 / AWG 22
Loại đầu cos tương thích: cuốn (rolled) và dập (stamped)
Tương thích hệ thống PEW 12: Có
Tương thích hệ thống E-PEW 12: Có
Tương thích máy ép CM 25-1: Có
Tương thích máy ép CM 25-5: Có
Tương thích máy ép CM 25-6: Có
Chất liệu: Hợp kim công cụ nhiệt luyện
Xuất xứ thương hiệu: Rennsteig, Đức
