Bộ khuôn ép cos 4 vị trí Rennsteig 624 674 3 0

Name: Bộ khuôn ép cos 4 vị trí Rennsteig 624 674 3 0
Brand: Rennsteig
SKU: 624 674 3 0
Price: 6365000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ khuôn ép cos Rennsteig 624 674 3 0 tương thích hệ thống PEW 12, E-PEW 12 và CM 25. Thiết kế 4 vị trí ép phục vụ dây dẫn 0.5-2.5 mm². Kích thước nhỏ gọn 32 x 32 x 10 mm, trọng lượng 40 g. Gia công chính xác cho đầu cos cán và dập. Giải pháp chuyên dụng lắp ráp điện công nghiệp.

SKU: 624 674 3 0

6.365.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

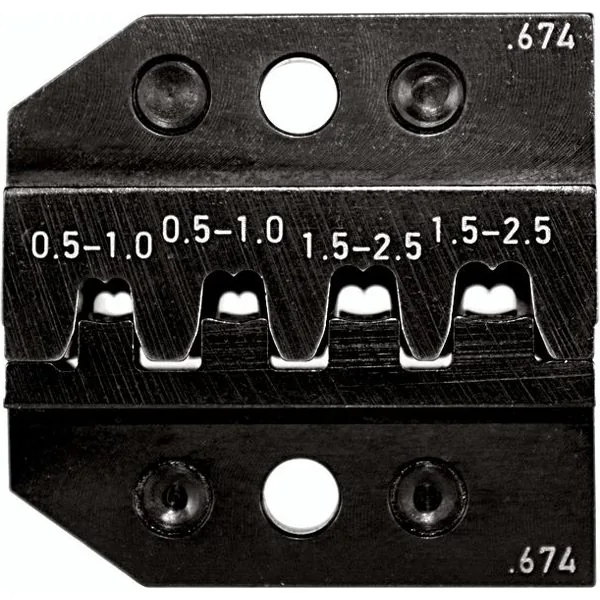

Bộ khuôn ép cos Rennsteig 624 674 3 0 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng máy ép tương thích. Thiết kế 4 vị trí ép đáp ứng nhiều tiết diện dây dẫn từ 0.5 đến 2.5 mm². Khuôn gia công chính xác phục vụ lắp ráp đầu cos cán và dập trong sản xuất điện tử, lắp ráp tủ điện.

Kích thước compact 32 x 32 x 10 mm giúp thao tác linh hoạt trong không gian hạn chế. Trọng lượng chỉ 40 g giảm mỏi tay khi vận hành liên tục. Tương thích đa nền tảng: PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6.

Bộ khuôn ép cos 4 vị trí cho hệ thống PEW 12

Rennsteig 624 674 3 0 cung cấp 4 vị trí ép riêng biệt phục vụ tiết diện dây 0.5-1.0 mm² và 1.5-2.5 mm². Mỗi vị trí gia công theo chuẩn DIN đảm bảo độ ép đồng đều. Vật liệu hợp kim chịu mài mòn cao duy trì độ chính xác sau hàng nghìn chu kỳ. Thiết kế tối ưu cho đầu cos cán (rolled) và dập (stamped).

4 vị trí ép: 0.5-1.0 mm² (x2), 1.5-2.5 mm² (x2)
Tương thích: PEW 12, E-PEW 12, CM 25-1/5/6
Kích thước: 32 x 32 x 10 mm
Trọng lượng: 40 g
Loại đầu cos: cán và dập

Khuôn lắp đặt nhanh vào hệ thống ép không cần điều chỉnh phức tạp. Bề mặt gia công tinh giảm ma sát, tăng tuổi thọ cả khuôn lẫn Tool sets đi kèm. Thiết kế modular cho phép thay thế khuôn theo yêu cầu công việc mà không ngừng dây chuyền.

Ứng dụng thường gặp

Lắp ráp tủ điện công nghiệp: ép đầu cos cho dây tín hiệu, dây nguồn DC trong tủ điều khiển PLC, biến tần. Sản xuất thiết bị điện tử: lắp ráp mạch in, kết nối cảm biến, module điều khiển.

Bảo trì hệ thống tự động hóa: thay thế đầu nối bị oxy hóa trong dây dẫn robot, băng tải. Lắp đặt hệ thống chiếu sáng: ép cos cho dây LED, ballast đèn huỳnh quang. Sửa chữa thiết bị gia dụng: kết nối dây motor máy giặt, tủ lạnh, máy bơm.

Sản xuất dây cáp chuyên dụng: gia công đầu nối cho cáp điều khiển, cáp tín hiệu trong ngành ô tô, hàng không. Khi vận hành cần kết hợp với đầu cos phù hợp tiết diện dây.

Thông số kỹ thuật chi tiết

SKU: 624 674 3 0
EAN: 4049002014338
Trọng lượng: 40 g
Kích thước: 32 x 32 x 10 mm
Số vị trí ép: 4
Dung lượng ép: 0.5-1.0 mm² (x2), 1.5-2.5 mm² (x2)
Loại đầu nối: Đầu cos cán và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức

Thuyết minh kỹ thuật

SKU: 624 674 3 0
EAN: 4049002014338
Trọng lượng: 40 g
Kích thước: 32 x 32 x 10 mm
Số vị trí ép: 4
Dung lượng ép: 0.5-1.0 mm² / 0.5-1.0 mm² / 1.5-2.5 mm² / 1.5-2.5 mm²
Loại đầu nối: Đầu cos cán và dập
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Đức
