Parallel pin punch

Đột chốt song song dùng cho thao tác nào

Đột chốt song song phục vụ việc đẩy chốt, bu lông, đinh tán ra khỏi lỗ xuyên. Nhóm dụng cụ này còn dùng để đóng chìm chi tiết lắp ghép vào bề mặt gia công. Phần đầu đục giữ đường kính không đổi trên suốt đoạn làm việc. Nhờ vậy lực truyền đi thẳng, hạn chế lệch hướng khi va đập. Phạm vi dùng trải từ cơ khí, lắp ráp máy móc đến bảo trì thiết bị.

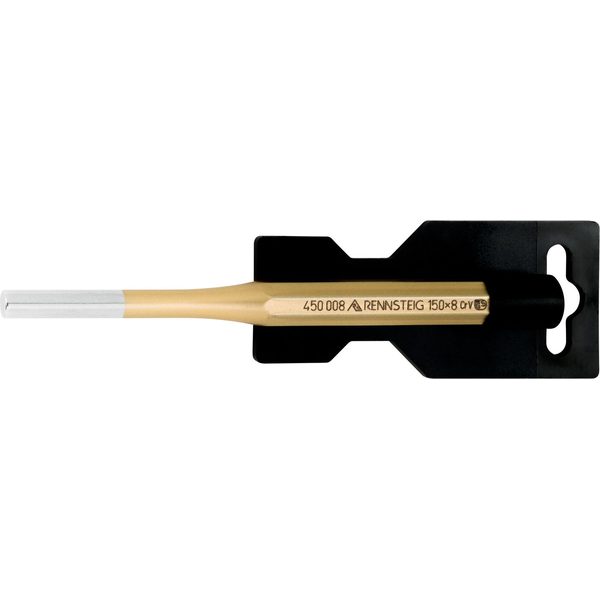

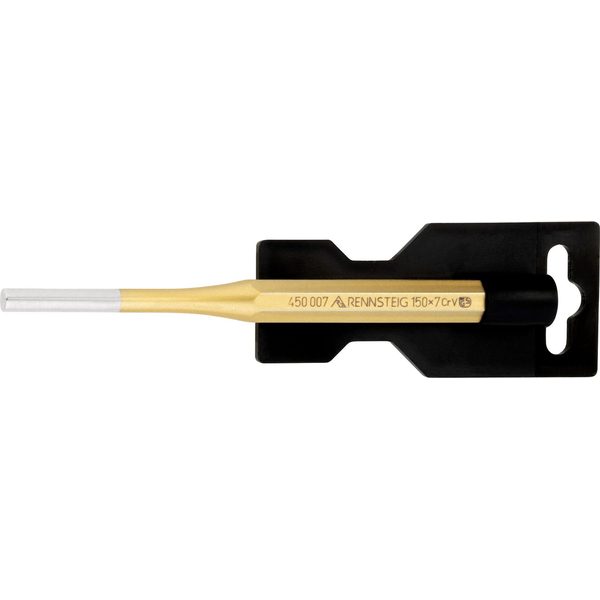

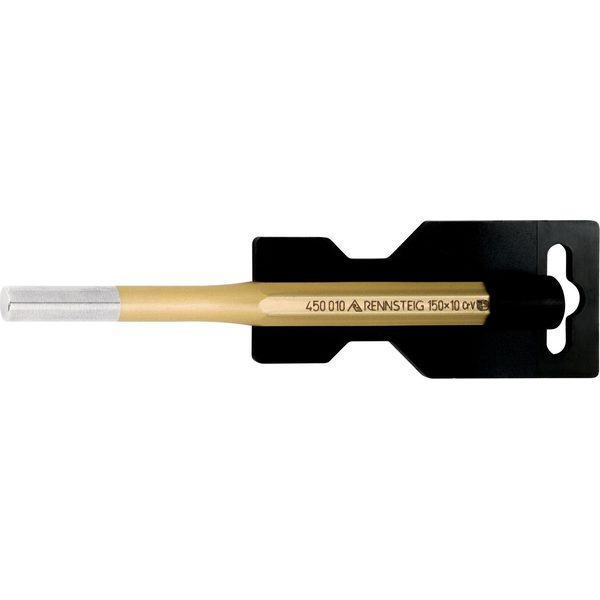

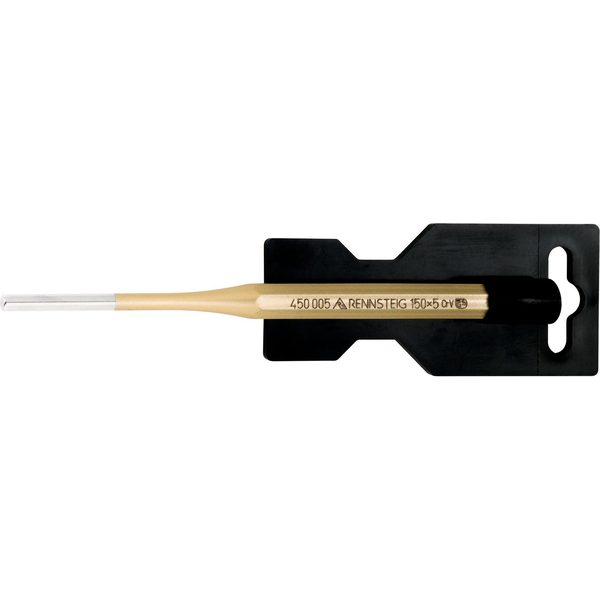

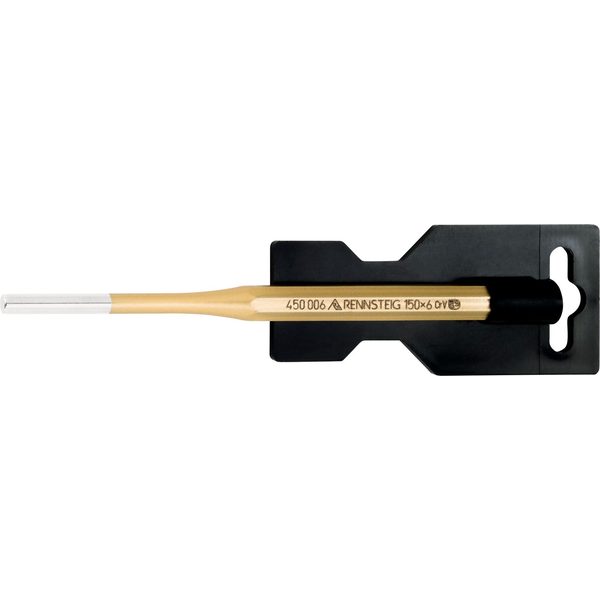

Dòng cơ bản gồm nhiều mã chiều dài 150 mm với đường kính đầu đục khác nhau. Mã 450 002 0 dùng cho chốt và chi tiết lắp ghép qua lỗ xuyên. Mã 450 003 0 có đầu đục 3 mm, tập trung lực khi va đập. Mã 450 025 0 truyền lực đồng đều nhờ thiết kế đầu song song.

Kích thước đầu đục và chiều dài thân

Đường kính đầu đục quyết định khả năng tương thích với lỗ xuyên và loại chốt. Dải kích thước trong nhóm trải từ 0.9 mm đến 12 mm cho loại nhỏ. Loại lớn hơn có đầu đục 14 mm hoặc 16 mm. Chọn đúng đường kính giúp thao tác chính xác và hạn chế biến dạng chi tiết. Kích thước quá nhỏ so với lỗ dễ gây trượt trong quá trình đóng.

Chiều dài tổng thể ảnh hưởng đến tầm với tại vị trí lắp ghép sâu. Các mã phổ biến có chiều dài 150 mm và 175 mm. Mã 451 010 0 có đầu đục 10 mm, chế tạo từ thép hợp kim. Dòng XXL có chiều dài lớn hơn cho vị trí khó tiếp cận. Mã 451 310 0 dùng thép hợp kim cao tôi xuyên suốt.

Dòng Exclusive thân bát giác 10 mm

Dòng Exclusive dùng thân bát giác 10 mm, tăng độ bám khi cầm nắm và vận hành. Vật liệu là thép dụng cụ tôi thấu, với độ cứng ≥ 58 HRC ghi nhận trên một số mã. Phạm vi thao tác gồm chốt, bu lông, đinh tán, chốt chẻ và chốt then. Dải đường kính đầu đục trong dòng này bao phủ từ nhóm nhỏ đến 10 mm.

Mã 452 002 6 dùng cho chi tiết lắp ghép tháo ra từ lỗ xuyên. Mã 452 003 6 phục vụ việc đẩy chốt chẻ và đinh tán. Mã 452 004 6 giữ độ bám vững nhờ thân bát giác 10 mm. Mã 452 005 6 có đầu đục 5 mm, truyền lực đều khi tháo chốt.

Nhóm đầu đục lớn hơn đáp ứng các lỗ xuyên có đường kính rộng. Mã 452 006 6 dùng cho chốt nối và chốt chẻ trong lỗ xuyên. Mã 452 008 6 có đầu mũi 8 mm, cho phép chìm chi tiết chính xác. Mã 452 010 6 chế tạo từ thép dụng cụ tôi thấu, độ cứng ≥ 58 HRC.

Biến thể RC trong dòng Exclusive

Các mã có hậu tố RC nằm cùng dòng Exclusive và giữ thân bát giác 10 mm. Chiều dài 150 mm ghi nhận trên biến thể đầu đục 5 mm. Phạm vi thao tác tương tự bản tiêu chuẩn, gồm chốt, bu lông, đinh tán và chốt chẻ. Thiết kế song song giữ lực tác động thẳng hướng trong suốt quá trình đóng.

Mã 452 003 6 RC có đầu đục 3 mm cho lỗ xuyên nhỏ. Mã 452 004 6 RC giữ lực tác động đồng đều, hạn chế biến dạng lỗ. Mã 452 005 6 RC dài 150 mm với đầu đục 5 mm. Mã 452 006 6 RC dùng thép dụng cụ tôi toàn thân.

Nhóm RC đường kính lớn phục vụ chốt và bu lông có tiết diện rộng hơn. Mã 452 008 6 RC dành cho lỗ thông với chốt chẻ và đinh tán. Mã 452 010 6 RC đẩy chốt và bu lông ra khỏi lỗ xuyên. Việc chọn giữa bản tiêu chuẩn và bản RC dựa trên đường kính cần thao tác.

Phiên bản bảo vệ tay và ống dẫn định vị

Một số mã bổ sung tay cầm bảo vệ bao quanh phần thân phía trên. Chi tiết này che chắn bàn tay trong quá trình đóng búa. Nhóm bảo vệ tay vẫn giữ thân bát giác 10 mm như dòng Exclusive. Ngoài ra còn có bản dùng ống dẫn rời để định vị đầu đục. Ống dẫn giúp hạn chế trượt khi tác động lực vào chốt đường kính nhỏ.

Mã 452 102 6 dùng thép tôi thấu đạt độ cứng ≥ 58 HRC. Mã 452 103 6 và mã 452 104 6 phục vụ tháo chốt then và đinh tán. Mã 452 105 6 có đầu 5 mm tập trung lực tác động. Mã 452 106 6 dùng đầu đục song song 6 mm.

Với chốt rất nhỏ, bản có ống dẫn giúp giữ hướng ngay từ nhịp đóng đầu tiên. Mã 457 009 5 dành cho chốt song song đường kính 0.9 mm. Ống dẫn rời đặt vào vị trí lỗ trước khi đưa đầu đục xuống. Cách làm này phù hợp với lắp ráp cơ khí chính xác.

Cách chọn theo nhu cầu công việc

Bước đầu tiên là xác định đường kính chốt và lỗ xuyên cần thao tác. Sau đó xét chiều dài thân theo độ sâu của vị trí lắp ghép. Tiếp theo cân nhắc kiểu thân, giữa thân tròn thông thường và thân bát giác. Cuối danh sách là các tính năng bổ sung như bảo vệ tay hoặc ống dẫn. Tần suất sử dụng cũng ảnh hưởng đến mức đầu tư cho dòng Exclusive.

Cho công việc sửa chữa không thường xuyên, bản DIY đáp ứng nhu cầu cơ bản. Mã 450 045 0 SB có thông số 150 x 10 x 4.5 mm. Với xưởng cơ khí dùng liên tục, dòng Exclusive và các biến thể RC bao phủ dải đường kính rộng. Khi thao tác ở tư thế khó quan sát, bản bảo vệ tay giảm rủi ro va chạm.

Lưu ý khi sử dụng

Chọn đầu đục nhỏ hơn lỗ xuyên vừa đủ để tránh kẹt hoặc làm rộng lỗ. Giữ trục dụng cụ vuông góc với bề mặt chi tiết trong suốt thao tác. Đóng theo nhịp đều thay vì dồn lực vào một cú đập mạnh. Kiểm tra đầu đập trước mỗi ca làm việc và loại bỏ mã đã biến dạng. Bảo quản nơi khô ráo giúp giữ trạng thái bề mặt của thân dụng cụ.

Để chọn mã phù hợp, hãy đối chiếu đường kính chốt với dải kích thước đầu đục nêu trên. Xem trang chi tiết từng mã để kiểm tra chiều dài và kiểu thân trước khi đặt hàng.
