Hệ thống ép cos PEW 12

Bộ khuôn và định vị cos tab 4.8/6.3 mm Rennsteig 624 050 3 01

Name: Bộ khuôn và định vị cos tab 4.8/6.3 mm Rennsteig 624 050 3 01
Brand: Rennsteig
SKU: 624 050 3 01
Price: 5066000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

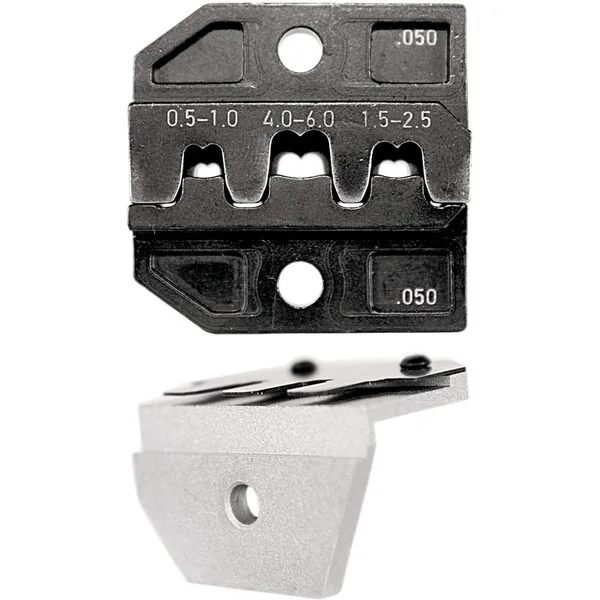

Bộ khuôn và định vị Rennsteig 624 050 3 01 dùng cho cos tab 4.8 và 6.3 mm, tích hợp 3 vị trí ép phủ dây 0.5-6.0 mm². Tương thích đầy đủ với hệ thống PEW 12, E-PEW 12, CM 25-1 và CM 25-5. Kích thước 75 x 57 x 45 mm, thiết kế chính xác cho tác nghiệp ép cos tab trong sản xuất điện tử và lắp ráp tủ điện công nghiệp.

SKU: 624 050 3 01

5.066.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn và định vị cos tab 4.8/6.3 mm Rennsteig 624 050 3 01 là giải pháp chuyên dụng cho ép cos tab connector trong sản xuất điện tử và lắp ráp tủ điện. Sản phẩm tương thích hoàn toàn với Hệ thống ép cos PEW 12 cùng các dòng E-PEW 12, CM 25-1 và CM 25-5.

Bộ khuôn tích hợp 3 vị trí ép cho tiết diện dây 0.5-1.0 mm², 1.5-2.5 mm² và 4.0-6.0 mm². Thiết kế định vị chính xác đảm bảo cos tab 4.8 mm và 6.3 mm luôn căn chỉnh đúng vị trí trước khi ép. Kích thước 75 x 57 x 45 mm phù hợp với không gian làm việc tiêu chuẩn.

Bộ khuôn ép cos tab 4.8/6.3 mm cho hệ thống PEW 12

Rennsteig 624 050 3 01 được gia công từ thép hợp kim chịu lực cao, đảm bảo độ bền qua hàng chục nghìn chu kỳ ép. Bộ khuôn có 3 rãnh ép tương ứng 3 cấp tiết diện dây phổ biến trong ngành điện. Hệ thống định vị tích hợp giúp cố định cos tab trước khi tác động lực ép, giảm sai lệch và tăng tốc độ sản xuất. Khi lắp vào máy ép, bộ khuôn khóa chặt bằng cơ cấu chốt nhanh, cho phép thay đổi khuôn trong vòng 30 giây.

SKU: 624 050 3 01
Số vị trí ép: 3
Tiết diện dây: 0.5-1.0 mm² / 1.5-2.5 mm² / 4.0-6.0 mm²
Độ rộng cos tab: 4.8 mm và 6.3 mm
Kích thước: 75 x 57 x 45 mm

Bộ khuôn tương thích đầy đủ với 4 dòng máy ép Rennsteig: PEW 12, E-PEW 12, CM 25-1 và CM 25-5. Thiết kế chuẩn hóa cho phép hoán đổi khuôn giữa các máy mà không cần hiệu chỉnh lại. Bề mặt khuôn được xử lý nhiệt và mạ cứng, chống mài mòn trong môi trường sản xuất liên tục. Hệ thống định vị có độ dung sai ±0.05 mm, đảm bảo chất lượng ép đồng đều qua từng mẻ sản xuất.

Ứng dụng thường gặp

Bộ khuôn 624 050 3 01 được sử dụng rộng rãi trong sản xuất dây nối tủ điện, lắp ráp bảng mạch công nghiệp và gia công cụm cáp điều khiển. Các xưởng sản xuất thiết bị điện tử dùng bộ khuôn này để ép cos tab cho dây tín hiệu và dây nguồn công suất thấp.

Trong lắp đặt hệ thống điều khiển tự động, bộ khuôn phục vụ ép cos tab cho cáp kết nối PLC, cảm biến và actuator. Ngành ô tô dùng sản phẩm để gia công cụm dây điện cabin và hệ thống chiếu sáng. Xưởng bảo trì thiết bị công nghiệp trang bị bộ khuôn này để sửa chữa và thay thế đầu cos tab hư hỏng.

Bộ khuôn cũng phù hợp cho sản xuất cáp điều khiển máy CNC, robot công nghiệp và thiết bị đóng gói tự động. Khi vận hành cần kết hợp với đầu cos chất lượng để đảm bảo độ bền kết nối. Các dây chuyền lắp ráp điện tử SMT sử dụng bộ khuôn để chuẩn bị cáp nối giữa các module sản xuất.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 050 3 01
Mã EAN: 4049002114427
Kích thước: 75 x 57 x 45 mm
Số vị trí ép: 3
Dải tiết diện: 0.5-1.0 mm² / 1.5-2.5 mm² / 4.0-6.0 mm²
Loại connector: tab connectors
Độ rộng tab: 4.8 mm và 6.3 mm
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Xuất xứ: Đức

Thuyết minh kỹ thuật

Mã sản phẩm: 624 050 3 01
Mã EAN: 4049002114427
Kích thước: 75 x 57 x 45 mm
Số vị trí ép: 3
Dải tiết diện: 0.5-1.0 mm² / 1.5-2.5 mm² / 4.0-6.0 mm²
Loại connector: tab connectors
Độ rộng tab: 4.8 mm và 6.3 mm
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Xuất xứ: Đức
