Bộ khuôn ép cos và định vị Rennsteig 624 075 3 01

Name: Bộ khuôn ép cos và định vị Rennsteig 624 075 3 01
Brand: Rennsteig
SKU: 624 075 3 01
Price: 11831000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

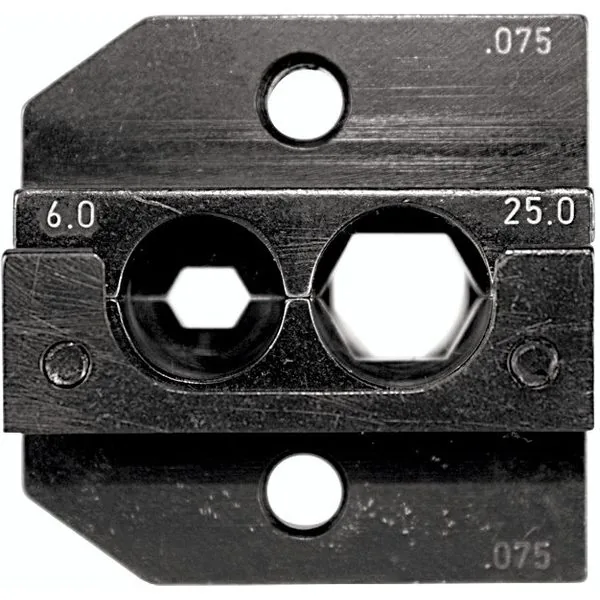

Bộ khuôn ép cos và định vị Rennsteig 624 075 3 01 tương thích đa hệ thống PEW 12, E-PEW 12 và CM 25. Thiết kế 2 vị trí ép, dải tiết diện 6.0-25.0 mm² cho cos tiếp điểm tiện. Kích thước 32×32×20 mm, trọng lượng 110 g, dễ lắp đặt và thay thế nhanh trong quy trình sản xuất.

SKU: 624 075 3 01

11.831.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn ép cos và định vị Rennsteig 624 075 3 01 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng máy ép CM 25. Sản phẩm hỗ trợ ép cos tiếp điểm tiện với 2 vị trí ép, phục vụ dải tiết diện 6.0-25.0 mm². Thiết kế nhỏ gọn 32×32×20 mm giúp tích hợp linh hoạt vào dây chuyền lắp ráp điện tử và cơ điện.

Khuôn ép được gia công chính xác, đảm bảo độ đồng tâm cao khi định vị cos. Trọng lượng 110 g giảm tải trọng lên cơ cấu máy, kéo dài tuổi thọ thiết bị. Tương thích rộng với PEW 12, E-PEW 12, CM 25-1, CM 25-5 và CM 25-6, giúp doanh nghiệp linh hoạt chuyển đổi quy trình mà không cần đầu tư thêm khuôn.

Đặc điểm kỹ thuật bộ khuôn ép cos Rennsteig 624 075 3 01

Bộ khuôn ép cos 624 075 3 01 sử dụng hợp kim công cụ chịu mài mòn, duy trì độ chính xác sau hàng nghìn chu kỳ ép. Hai vị trí ép cho phép xử lý đồng thời nhiều cỡ cos hoặc chuyển đổi nhanh giữa các tiết diện. Cơ chế định vị tích hợp giữ cos cố định trong quá trình ép, hạn chế lệch tâm và đảm bảo chất lượng mối nối điện.

SKU: 624 075 3 01
Số vị trí ép: 2
Dải tiết diện: 6.0 mm² – 25.0 mm²
Loại cos: tiếp điểm tiện (turned contacts)
Kích thước: 32 × 32 × 20 mm
Trọng lượng: 110 g
Tương thích: PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Mã EAN: 4049002028755

Thiết kế module hóa cho phép thay khuôn trong vài phút mà không cần hiệu chỉnh lại máy. Bề mặt khuôn được xử lý nhiệt, chống ăn mòn trong môi trường sản xuất có độ ẩm cao. Khi vận hành cần kết hợp với thước đo chính xác để kiểm tra chiều dài cos trước khi ép, đảm bảo tiêu chuẩn kỹ thuật.

Ứng dụng thường gặp

Bộ khuôn 624 075 3 01 phục vụ lắp ráp tủ điện công nghiệp, nơi yêu cầu ép cos nhanh cho dây dẫn 6.0-25.0 mm². Dây chuyền sản xuất thiết bị điện tử sử dụng khuôn này để đảm bảo độ đồng nhất mối nối, giảm tỷ lệ lỗi.

Xưởng bảo trì cơ điện tích hợp khuôn vào hệ thống ép di động, hỗ trợ sửa chữa tại hiện trường. Nhà máy ô tô và hàng không áp dụng khuôn cho hệ thống dây điện chịu rung động cao. Công trình năng lượng tái tạo dùng khuôn ép cos cho Phụ kiện lắp đặt MC4 (solar), đảm bảo kết nối bền vững trong môi trường ngoài trời.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 075 3 01
Mã vạch EAN: 4049002028755
Khối lượng: 110 g
Kích thước tổng thể: 32 × 32 × 20 mm
Số vị trí ép: 2
Phạm vi tiết diện: 6.0 mm² đến 25.0 mm²
Loại đầu nối: cos tiếp điểm tiện (turned contacts)
Tương thích PEW 12: có
Tương thích E-PEW 12: có
Tương thích CM 25-1: có
Tương thích CM 25-5: có
Tương thích CM 25-6: có
Xuất xứ: Đức

Thuyết minh kỹ thuật

Mã sản phẩm: 624 075 3 01
Mã vạch EAN: 4049002028755
Khối lượng: 110 g
Kích thước tổng thể: 32 × 32 × 20 mm
Số vị trí ép: 2
Phạm vi tiết diện: 6.0 mm² – 25.0 mm²
Loại đầu nối: cos tiếp điểm tiện (turned contacts)
Tương thích PEW 12: có
Tương thích E-PEW 12: có
Tương thích CM 25-1: có
Tương thích CM 25-5: có
Tương thích CM 25-6: có
Xuất xứ: Đức
