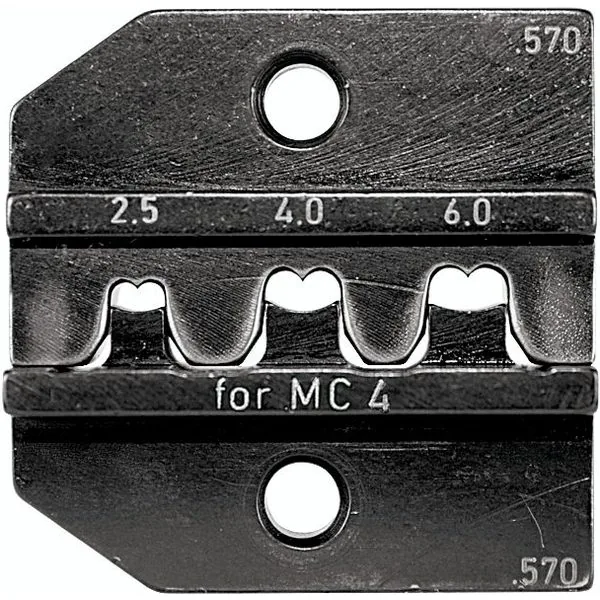

Bộ khuôn ép cos MC4 Rennsteig 624 570 3 0

Name: Bộ khuôn ép cos MC4 Rennsteig 624 570 3 0
Brand: Rennsteig
SKU: 624 570 3 0
Price: 6678000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ khuôn ép cos MC4 Rennsteig 624 570 3 0 thiết kế 3 vị trí ép cho dây 2.5-6.0 mm². Tương thích PEW 12, E-PEW 12, CM 25-1 và CM 25-5. Kích thước gọn 32×33×13 mm, trọng lượng 40 g. Chuyên dùng ép đầu nối Multi-Contact MC4 trong lắp đặt hệ thống điện mặt trời.

SKU: 624 570 3 0

6.678.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn ép cos MC4 Rennsteig 624 570 3 0 là phụ kiện chuyên dụng cho Hệ thống ép cos PEW 12 và các dòng máy ép tương thích. Thiết kế 3 vị trí ép phủ tiết diện 2.5-6.0 mm² đáp ứng yêu cầu kỹ thuật lắp đặt đầu nối MC4 trong hệ thống năng lượng tái tạo.

Khuôn ép được gia công chính xác, đảm bảo độ đồng tâm cao khi ép cos. Kích thước nhỏ gọn 32×33×13 mm giúp thao tác linh hoạt trong không gian hạn chế. Trọng lượng 40 g giảm tải trọng lên cơ cấu máy ép.

Đặc điểm kỹ thuật bộ khuôn ép cos MC4

Bộ khuôn 624 570 3 0 tương thích đa nền tảng: PEW 12, E-PEW 12, CM 25-1 và CM 25-5. Thiết kế module cho phép thay đổi nhanh giữa các cỡ dây mà không cần hiệu chỉnh lại máy. Bề mặt khuôn xử lý nhiệt chống mài mòn, kéo dài tuổi thọ trong môi trường sản xuất liên tục.

SKU: 624 570 3 0
Số vị trí ép: 3
Dải tiết diện: 2.5 mm² / 4.0 mm² / 6.0 mm²
Loại đầu nối: Multi-Contact MC4
Kích thước: 32×33×13 mm
Trọng lượng: 40 g

Khuôn ép tương thích hoàn toàn với hệ thống PEW 12 thủy lực và E-PEW 12 điện. Khả năng làm việc với CM 25-1 và CM 25-5 mở rộng phạm vi ứng dụng trong xưởng lắp ráp tủ điện công nghiệp. Độ chính xác gia công đảm bảo mối nối đạt chuẩn IEC 62852.

Ứng dụng thường gặp

Lắp đặt hệ thống điện mặt trời: ép đầu nối MC4 cho cáp DC nối panel. Sản xuất dây cáp năng lượng tái tạo hàng loạt tại nhà máy. Bảo trì hệ thống điện mặt trời: thay thế đầu nối hư hỏng tại hiện trường.

Lắp ráp tủ điện inverter: kết nối cáp DC từ combiner box. Sản xuất cụm dây điện cho trạm sạc EV sử dụng năng lượng mặt trời. Khi vận hành cần kết hợp với đầu cos chuẩn MC4 và dây cáp đúng tiết diện.

Dự án điện mặt trời mái nhà: ép nối nhanh cáp giữa các panel. Hệ thống điện off-grid: đảm bảo mối nối chịu được dao động nhiệt độ môi trường. Xưởng sản xuất thiết bị năng lượng: tích hợp vào dây chuyền tự động hóa.

Thông số kỹ thuật chi tiết

Mã sản phẩm: 624 570 3 0
Mã EAN: 4049002034411
Trọng lượng: 40 g
Kích thước: 32×33×13 mm
Số vị trí ép: 3
Tiết diện dây: 2.5 mm² / 4.0 mm² / 6.0 mm²
Loại đầu nối: Multi-Contact MC4
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Xuất xứ: Rennsteig Đức

Thuyết minh kỹ thuật

Mã sản phẩm: 624 570 3 0
Mã EAN: 4049002034411
Trọng lượng: 40 g
Kích thước: 32×33×13 mm
Số vị trí ép: 3
Tiết diện dây: 2.5 mm² / 4.0 mm² / 6.0 mm²
Loại đầu nối: Multi-Contact MC4
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Xuất xứ: Rennsteig Đức
