Bộ khuôn ép cos 3 vị trí Rennsteig 624 060-6 3 0

Name: Bộ khuôn ép cos 3 vị trí Rennsteig 624 060-6 3 0
Brand: Rennsteig
SKU: 624 060-6 3 0
Price: 5237000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ khuôn ép cos Rennsteig 624 060-6 3 0 tích hợp 3 vị trí ép cho đầu nối co nhiệt từ 0.1 đến 1.0 mm². Thiết kế 32 x 32 x 8 mm tương thích với hệ thống PEW 12, E-PEW 12 và dòng CM 25. Trọng lượng 40 g giúp thao tác linh hoạt trong lắp ráp điện tử và hệ thống dây dẫn nhỏ.

SKU: 624 060-6 3 0

5.237.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ khuôn ép cos 3 vị trí Rennsteig 624 060-6 3 0 là phụ kiện chuyên dụng cho ép đầu nối co nhiệt tiết diện nhỏ. Sản phẩm phục vụ lắp ráp mạch điện tử, hệ thống cảm biến và dây tín hiệu yêu cầu độ chính xác cao.

Khuôn tương thích đầy đủ với Hệ thống ép cos PEW 12, E-PEW 12 và các máy ép CM 25-1, CM 25-5, CM 25-6. Thiết kế module 32 x 32 mm cho phép thay đổi nhanh giữa các cỡ tiết diện.

Đặc điểm kỹ thuật bộ khuôn ép cos 3 vị trí

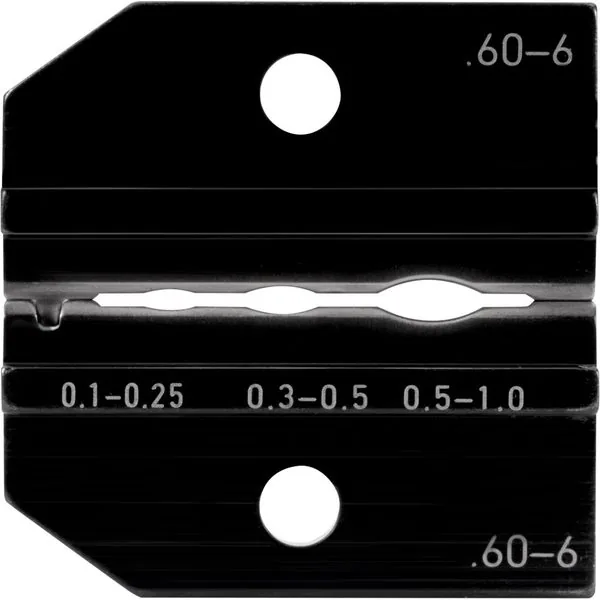

Khuôn 624 060-6 3 0 cung cấp 3 vị trí ép riêng biệt: 0.1–0.25 mm², 0.3–0.5 mm² và 0.5–1.0 mm². Mỗi vị trí được gia công chính xác để tạo áp lực đồng đều lên đầu nối co nhiệt. Trọng lượng 40 g và chiều cao 8 mm giúp khuôn lắp vào đầu ép mà không làm mất cân bằng máy.

3 vị trí ép: 0.1–0.25 mm² / 0.3–0.5 mm² / 0.5–1.0 mm²
Kích thước: 32 x 32 x 8 mm
Trọng lượng: 40 g
Tương thích: PEW 12, E-PEW 12, CM 25-1, CM 25-5, CM 25-6
Loại đầu nối: Heat-shrink connectors

Vật liệu khuôn chịu mài mòn tốt, duy trì độ chính xác sau nhiều chu kỳ ép. Bề mặt ép được xử lý nhẵn để tránh làm hỏng vỏ cách điện đầu nối. Thiết kế module giúp kỹ thuật viên mang theo nhiều bộ khuôn khác nhau trong cùng một hộp dụng cụ.

Ứng dụng thường gặp

Bộ khuôn 624 060-6 3 0 phục vụ lắp ráp bảng mạch điều khiển, hệ thống cảm biến nhiệt độ và áp suất. Kỹ thuật viên điện tử dùng khuôn để ép đầu nối co nhiệt trên dây tín hiệu analog và digital.

Trong sản xuất thiết bị y tế, khuôn ép đầu nối cho dây kết nối cảm biến sinh học. Ngành ô tô sử dụng khuôn để lắp dây điều khiển động cơ và hệ thống an toàn. Khi vận hành cần kết hợp với đầu cốt phù hợp để hoàn thiện kết nối điện.

Bảo trì thiết bị công nghiệp cũng dùng khuôn này để sửa chữa dây tín hiệu PLC và biến tần. Xưởng lắp ráp tủ điện áp dụng khuôn cho đấu nối dây điều khiển relay và contactor.

Thông số kỹ thuật chi tiết

SKU: 624 060-6 3 0
EAN: 4049002111716
Trọng lượng: 40 g
Kích thước: 32 x 32 x 8 mm
Số vị trí ép: 3
Dải tiết diện: 0.1–0.25 mm² / 0.3–0.5 mm² / 0.5–1.0 mm²
Loại đầu nối: Heat-shrink connectors
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Rennsteig Đức

Thuyết minh kỹ thuật

SKU: 624 060-6 3 0
EAN: 4049002111716
Trọng lượng: 40 g
Kích thước: 32 x 32 x 8 mm
Số vị trí ép: 3
Dải tiết diện: 0.1–0.25 mm² / 0.3–0.5 mm² / 0.5–1.0 mm²
Loại đầu nối: Heat-shrink connectors
Tương thích PEW 12: ✔
Tương thích E-PEW 12: ✔
Tương thích CM 25-1: ✔
Tương thích CM 25-5: ✔
Tương thích CM 25-6: ✔
Xuất xứ: Rennsteig Đức
