Bộ đột tâm điều chỉnh 3 cái Rennsteig 430 143

Name: Bộ đột tâm điều chỉnh 3 cái Rennsteig 430 143
Brand: Rennsteig
SKU: 430 143
Price: 4131000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Nhập khẩu từ: Đức

Xuất xứ: Đức

Bộ đột tâm điều chỉnh 3 cái Rennsteig 430 143 chuyển lỗ khoan chính xác giữa chi tiết gia công. Nguyên lý làm việc đảm bảo đột tâm không lệch, không trượt. Chốt đột liên tục qua tôi đặc biệt, mài lại nhiều lần. Phù hợp lỗ khoan đường kính 6-16 mm. Thép dụng cụ đặc chủng, đóng hộp foam định hình.

SKU: 430 143

4.131.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Tải catalogue PDF

Mô tả

Bộ đột tâm điều chỉnh 3 cái Rennsteig 430 143 giải quyết bài toán chuyển vị trí lỗ khoan từ mẫu sang chi tiết gia công với độ chính xác tuyệt đối. Thiết kế chốt đột liên tục qua tôi và ram đặc biệt cho phép mài lại nhiều lần khi mòn. Cơ chế căn chỉnh qua ống lồng có rãnh và vít накатка đảm bảo định tâm hoàn hảo trên mẫu hoặc khuôn khoan.

Sản phẩm thuộc dòng đột lấy dấu tự động cao cấp của Rennsteig, phục vụ yêu cầu gia công cơ khí chính밀. Bộ 3 kích cỡ bao phủ đường kính lỗ 6-16 mm, đáp ứng đa dạng kích thước phôi. Thép dụng cụ đặc chủng chịu va đập tốt, tuổi thọ cao trong môi trường sản xuất liên tục.

Đặc điểm kỹ thuật bộ đột tâm điều chỉnh Rennsteig 430 143

Nguyên lý làm việc của bộ đột tâm điều chỉnh loại bỏ hoàn toàn sai lệch tâm khi chuyển vị trí lỗ. Ống lồng có rãnh căn chỉnh đồng đều trên chi tiết mẫu hoặc khuôn khoan qua vít накатка. Chốt đột liên tục qua nhiệt luyện đặc biệt duy trì độ cứng và khả năng xuyên thép tấm ổn định. Khi mũi mòn, thay chốt dự phòng nhanh chóng không cần hiệu chỉnh lại hệ thống.

Bộ 3 đột tâm điều chỉnh kích cỡ khác nhau
Phạm vi lỗ khoan: 6-16 mm đường kính
Chốt đột liên tục qua tôi, mài lại được nhiều lần
Ống lồng có rãnh căn chỉnh bằng vít накатка
Thép dụng cụ đặc chủng chịu va đập cao
Chốt thay thế sẵn có khi mũi mòn

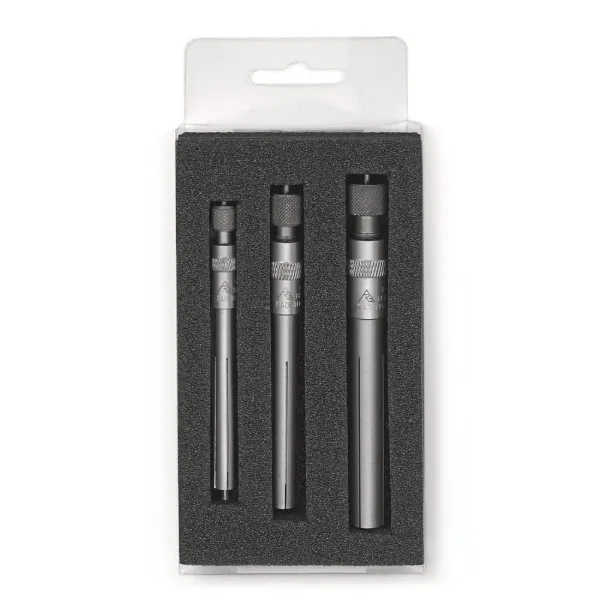

Đóng hộp foam định hình bảo vệ

Cấu trúc chốt đột liên tục cho phép tái sử dụng lâu dài trong xưởng cơ khí. Vật liệu thép dụng cụ đặc chủng chống mài mòn vượt trội so với thép carbon thường. Hộp foam định hình bảo vệ bộ đột khỏi va đập trong vận chuyển và cất giữ. Thiết kế nhỏ gọn 136×77×22 mm, trọng lượng 155 g thuận tiện mang theo hiện trường.

Ứng dụng thường gặp

Chuyển vị trí lỗ khoan từ bản vẽ hoặc mẫu sang phôi gia công kim loại. Đột tâm trên thép tấm, nhôm tấm trước khi khoan lỗ lắp ráp. Định vị lỗ trên khuôn khoan, đồ gá sản xuất hàng loạt. Gia công chi tiết cơ khí yêu cầu độ đồng tâm cao giữa các lỗ.

Sửa chữa thiết bị công nghiệp khi cần tái tạo vị trí lỗ bu lông. Lắp ráp kết cấu thép, khung máy với nhiều điểm khoan chính xác. Sản xuất khuôn mẫu, đồ gá kiểm tra trong ngành cơ khí chế tạo. Kết hợp với đục sàn mũi nhọn để tạo dấu sâu hơn trên bề mặt cứng.

Bảo trì máy móc khi cần định vị lỗ mới song song với lỗ cũ. Gia công phụ tùng ô tô, xe máy yêu cầu độ chính xác lỗ khoan cao. Sản xuất thiết bị điện, tủ điện với nhiều lỗ lắp ráp linh kiện. Trong quá trình làm việc, nên kết hợp thước đo chính xác để kiểm tra khoảng cách giữa các lỗ.

Thông số kỹ thuật chi tiết

SKU: 430 143
Số lượng: 3 cái trong bộ
Đường kính lỗ khoan: 6-16 mm
Chiều dài: 136 mm
Chiều rộng: 77 mm
Chiều cao: 22 mm
Trọng lượng: 155 g
Vật liệu: Thép dụng cụ đặc chủng
Xử lý nhiệt: Tôi và ram đặc biệt
Đóng gói: Hộp foam định hình
Xuất xứ: Rennsteig, Đức

Thuyết minh kỹ thuật

SKU: 430 143
Số lượng: 3 cái trong bộ
Đường kính lỗ khoan: 6-16 mm
Chiều dài: 136 mm
Chiều rộng: 77 mm
Chiều cao: 22 mm
Trọng lượng: 155 g
Vật liệu: Thép dụng cụ đặc chủng
Xử lý nhiệt: Tôi và ram đặc biệt
Đóng gói: Hộp foam định hình
Xuất xứ: Rennsteig, Đức
