Kìm bấm cos 4 chấu Rennsteig MicroCrimp 8.75 cho hàng không

Kìm bấm cos 4 chấu Rennsteig MicroCrimp 8.75 cho hàng không hoặc viễn thông. Kềm thuộc dòng MicroCrimp chuyên nghiệp của Rennsteig, Đức. Đáp ứng yêu cầu trong đấu nối dây điện cho các ứng dụng hàng không, quân sự và viễn thông. Cơ cấu bấm lõm 4/8 indent, tạo mối nối đồng đều, lực phân bổ chính xác quanh toàn bộ đầu cos tròn.

MicroCrimp 8.75 hoạt động với dải tiết diện từ 0,14 đến 6,0 mm², tương ứng AWG 26–10. Người dùng có thể điều chỉnh chính xác độ sâu bấm nhờ bánh xe chỉnh với bước 0,01 mm. Mỗi vòng xoay đầy đủ tương ứng 0,2 mm, thuận tiện cho việc tinh chỉnh. Định vị giữ cos cố định tại vị trí, đảm bảo cáp và đầu cos được đặt chính xác trước khi crimp.

Cơ cấu bánh cóc của kìm chỉ mở khi hoàn thành toàn bộ hành trình bấm. Loại bỏ nguy cơ dừng giữa chừng, giúp mối bấm luôn đạt độ chắc chắn ổn định. Trước khi sử dụng, kìm có thể kiểm tra nhanh bằng dưỡng đo 1 mm hoặc 2 mm để đảm bảo kích thước bấm phù hợp.

Cơ cấu indent 4/8 điểm là gì?

Bản chất của “indent 4/8 point” trong tiếng Anh, “indent” nghĩa là dập lõm. Kìm bấm cos kiểu indent có các chấu thép nhọn (indenter) ép vào chân cos từ nhiều hướng.

• Với 4 indent → có 4 chấu ép vào bề mặt cos, chia đều 90°.
• Với 8 indent → có 8 chấu ép, chia đều 45°, mối bấm ôm tròn hơn.

Mục đích: tạo mối nối điện đồng tâm, lực phân bố đều quanh chu vi cos, không gây méo lệch như kìm bấm hai má kẹp.
Ứng dụng trong hàng không: Mối bấm lõm 4/8 điểm là chuẩn MIL-DTL-22520 (chuẩn quốc tế về bấm cos cho giắc nối tròn hàng không). Được chọn vì đảm bảo:

• Dẫn điện ổn định: diện tích tiếp xúc đồng đều.
• Độ bền cơ học cao: chống rung, chống tuột dây.
• Đồng nhất: mỗi lần bấm đều có kích thước giống nhau.

Cơ cấu bấm lõm 4/8 điểm nghĩa là kìm dùng 4 hoặc 8 chấu thép ép lõm vào cos tròn theo chu vi. Phương pháp này hay kỹ thuật này giúp mối nối chắc và đạt chuẩn hàng không.

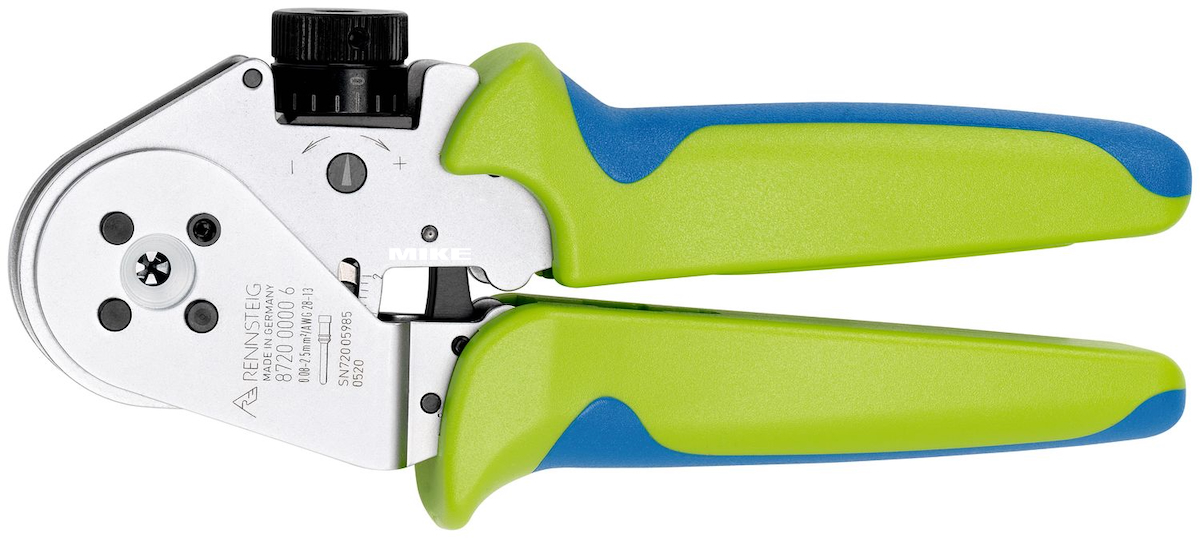

Kìm bấm cos 4 chấu Rennsteig MicroCrimp 8.75

Rennsteig MicroCrimp 8.75 được sản xuất từ vật liệu thép công cụ, mạ chrome để tăng độ bền. Tất cả các chi tiết chuyển động được gia công chính xác, khóa bằng vòng hãm để duy trì độ ổn định lâu dài.

• Đấu nối cos circular connector trong hàng không và quân sự
• Hệ thống điện tử viễn thông, radar, truyền thông vệ tinh
• Lắp ráp dây dẫn cần mối crimp đồng đều và chịu tải điện ổn định
• Cơ cấu bấm: 4/8 indent (bốn hoặc tám điểm)
• Phạm vi bấm: 0,14 – 6,0 mm² (AWG 26 – 10)
• Điều chỉnh: bánh xe chỉnh 0,01 mm, 1 vòng = 0,2 mm
• Locator định vị: giữ cos chính xác khi thao tác
• Cơ cấu ratchet: chỉ nhả khi hoàn tất hành trình bấm
• Kích thước tổng thể: 230 mm
• Trọng lượng: 1190 g
• Mã đặt hàng: 8750 0414 61

Kìm bấm cos 4 chấu Rennsteig MicroCrimp 8.75 cho hàng không cho đấu nối cos tròn. Dải tiết diện rộng, điều chỉnh linh hoạt, định vị và cơ cấu ăn khớp an toàn.

Kềm bấm vi cos này phù hợp cho kỹ sư hàng không, quân sự và viễn thông. Thiết kế bền vững, cơ cấu kiểm tra dưỡng đo giúp duy trì chất lượng bấm ổn định theo chuẩn công nghiệp quốc tế.

Hướng dẫn sử dụng kìm bấm cos 4 chấu
Rennsteig MicroCrimp 8.75

Kìm MicroCrimp 8.75 được chế tạo để bấm chân tiếp xúc giắc nối tròn (giắc circular) theo cơ cấu bấm lõm 4 hoặc 8 điểm. Cữ định vị cos giúp cố định chân tiếp xúc đúng chỗ, tạo mối nối điện chắc chắn, đồng đều theo chuẩn công nghiệp hàng không và quân sự.

Chuẩn bị trước khi sử dụng

• Kiểm tra kìm sạch sẽ, các khớp chuyển động trơn tru, không bị mài mòn bất thường.
• Xác định loại cos và dây cần bấm để chọn cữ định vị cos phù hợp.
• Xem bảng tham chiếu tiết diện dây – kích thước bấm để điều chỉnh đúng.

Vận hành kìm

Điều chỉnh kích thước bấm

• Dùng bánh xe tinh chỉnh (có vạch chia 0,01 mm).
• Xoay theo chiều kim đồng hồ → giảm kích thước bấm.
• Xoay ngược chiều kim đồng hồ → tăng kích thước bấm.
• 1 vạch = 0,01 mm, 1 vòng = 0,2 mm, 5 vòng = 1 mm.

Tiến hành:

• Lắp cữ định vị cos: Dùng lục giác 2,5 mm tháo vít giữ. Gắn cữ định vị cos đúng loại, siết chặt vít lại.
• Chuẩn bị dây và cos: Tuốt dây theo chiều dài quy định (theo tiêu chuẩn connector). Đưa dây vào chân cos.
• Đặt cos vào kìm: Đưa cos đã lắp dây vào cữ định vị cos. - Đảm bảo cos nằm đúng vị trí bấm.
• Bấm cos: Bóp tay cầm liên tục cho đến khi nghe tiếng “tách” (cơ cấu khóa hành trình mở ra). Không dừng giữa chừng để tránh mối bấm lỗi.
• Lấy cos đã bấm: Thả tay cầm, lấy cos ra ngoài. Kiểm tra bằng mắt thường và, nếu cần, bằng dưỡng đo.
• Kiểm tra bằng dưỡng đo: Dưỡng đo gồm trục thử có kích thước chuẩn.
• Đưa dưỡng đo vào cos sau khi bấm: Nếu lọt vừa, không lỏng → đạt chuẩn. Nếu lọt quá lỏng hoặc không lọt → điều chỉnh lại kích thước bấm.

Bảo dưỡng và lưu ý

• Luôn giữ hàm bấm sạch, không để bụi hoặc cặn bám.
• Tra dầu bôi trơn định kỳ vào các khớp chuyển động.
• Không dùng kìm bấm vật liệu có độ cứng > 35 HRC.
• Việc sửa chữa, hiệu chuẩn chỉ tiến hành tại nhà sản xuất hoặc đại lý ủy quyền.

Vì sao kìm này đắt tiền kinh hoàng,
khiếp đảm so với các loại kìm bấm cos khác?

Kìm bấm cos này đắt như vàng, nhưng lại được tin dùng vì nó bảo đảm cả hệ thống dây dẫn hàng không không “giở chứng” giữa trời. Phàm chuyện đời cái gì cũng có lý do, và dưới đây là một vài trong những nguyên nhân đắt đỏ ấy.

1. Cơ cấu bấm lõm 4/8 điểm: không phải kiểu kẹp “ép dẹp” đơn giản, mà là cú ôm tròn đều tứ phía. Mỗi cos sau khi bấm nhìn vừa gọn, vừa chắc, như được “ôm chặt” theo chuẩn hàng không.
2. Độ chính xác cực cao: bánh xe chỉnh 0,01 mm. Tưởng như vặn một cái xoay nhỏ xíu, nhưng đủ thay đổi cả mối bấm. Đây không còn là kìm nữa, mà là cơ khí tinh xảo cỡ micromet.
3. Theo chuẩn MIL-DTL-22520: cái tên nghe khô khan, nhưng trong hàng không – quân sự, đó là tấm “giấy thông hành” cho mọi mối bấm. Không đạt chuẩn này thì khỏi mơ đặt chân lên máy bay.
4. Vật liệu và chế tạo đặc biệt: thép công cụ, chấu bấm được tôi cao tần, cứng mà vẫn bền. Không phải đồ chợ, mà là hàng Đức, bấm vài chục nghìn lần vẫn còn chính xác.
5. Ứng dụng hàng không – quân sự: nơi mà chỉ một mối bấm hỏng có thể làm máy bay báo lỗi, radar mù, hay thông tin mất kết nối. Cái giá “kinh hoàng” của kìm chính là để tránh những tình huống “kinh hoàng” hơn nhiều.

Định luật Murphy có gì vui khi áp dụng rủi ro liên quan?

Trong ngành kỹ thuật hàng không – viễn thông, nói tới định luật Murphy thì ai cũng rùng mình mà vẫn phải cười chua chát. Murphy phát biểu rằng:

? “Nếu một thứ có thể sai, nó sẽ sai. Và thường sai ngay lúc nguy hiểm nhất.”

Áp dụng vào chuyện mối bấm cos thì có nhiều khía cạnh vừa vui vừa thấm:

• Nếu dùng kìm rẻ tiền → mối bấm sẽ lỏng đúng cái lúc máy bay chuẩn bị cất cánh.
• Nếu quên kiểm tra dưỡng đo → cos sẽ trượt ngay khi dây đang truyền tín hiệu quan trọng.
• Nếu nghĩ “ôi, lần này chắc không sao” → y như rằng nó sẽ hỏng ngay ở nơi khó sửa nhất.
• Nếu có 1000 mối bấm đều tốt, thì mối cuối cùng bạn bỏ qua kiểm tra sẽ là mối… làm hệ thống báo lỗi.

Chính vì cái “xui rủi Murphy” này mà ngành hàng không mới nghiêm ngặt tới mức phải dùng kìm như MicroCrimp 8.75. Đắt đỏ thì đắt thật, nhưng nó giảm xác suất Murphy “đánh úp” xuống mức thấp nhất.

? Nói vui: Murphy không chết được, nhưng có thể bị khóa lại trong hàm kìm bấm chuẩn.
